Как это исправить?
БАР поможет!
1 ШАГ
Акустические измерения на объекте.
Натурные измерения
Что меряем?
RT60
Время реверберации
Это время, за которое импульсный сигнал в данном помещении спадёт по громкости на 60 дБ. Измеряется, как и любое время, в секундах.
RT60 определяет такие дефекты акустики помещения, как эхо, гулкость, гудение.
Оптимальное время реверберации определяется нормативом и зависит от двух составляющих: объёма и назначения помещения. В конференц-зале и органном зале одинакового размера нужна совершенно разная реверберация.
Где больше?
Проверьте свои знания ответив на контрольные вопросы
Показать ответ
Правильный ответ
Проверьте свои знания ответив на контрольные вопросы
Органный зал
STI
Индекс передачи речи
Позволяет объективно оценить разборчивость речи в любых помещениях.
Индекс передачи речи зависит от двух параметров: времени реверберации и SNR (Signal to Noise Ratio, соотношение сигнал/шум).
Какова зависимость?
Проверьте свои знания ответив на контрольные вопросы
Показать ответ
Правильный ответ
Проверьте свои знания ответив на контрольные вопросы
Чем больше RT60, тем хуже STI. Чем больше SNR, тем лучше STI
Понятность
RASTI /
MЭK 268-16
Недопустимая
0,30 ÷ 0,45
Плохая
0,30 ÷ 0,45
Удовлет-ая
0,45 ÷ 0,60
Хорошая
0,60 ÷ 0,75
Отличная
0,75 ÷ 1,00
Наилучший, идеальный STI равен единице. В ТЗ на акустическое проектирование обычно требуют получить STI не ниже 0,6.
Как меряем?
Измерения производятся в нескольких точках, для среднего зала в пяти-семи. Для того, чтобы получить импульсный сигнал, можно использовать стартовый пистолет или всенаправленный источник звука с тестовым сигналом. В помещениях большого размера типа стадионов приходится взрывать петарды, чтобы вызвать реверберационный отклик.
Проверьте свои знания ответив на контрольные вопросы
Какой метод мы не упомянули?
Показать ответ
Правильный ответ
Проверьте свои знания ответив на контрольные вопросы
Лопнуть шарик
Измерительное оборудование тоже должно быть профессиональным. В арсенале инженеров БАР - анализатор NTI, измерительный комплекс Октава и цифровая радиосистема TG 1000 с измерительными капсюлями ММ1.
Мы вложили в измерительный комплекс почти два миллиона рублей для того, чтобы обеспечить клиентам максимальную точность измерений и расчётов.
Важно: натурные измерения также нужны для «подгонки» модели к реальному залу. Если вам не предложили их провести – модель строится «на глаз» и расчет будет не точный.
2 ШАГ
Дальше начинается работа в специализированном ПО. Индустриальным стандартом является программный комплекс EASE (Enhanced Acoustic Simulator for Engineers), разработанный немецкой компанией AFMG. В ней и считают наши инженеры-акустики.
3D моделирование помещения
Сколько стоит лицензия EASE с необходимыми модулями на один компьютер?
Проверьте свои знания ответив на контрольные вопросы
Показать ответ
Правильный ответ
Проверьте свои знания ответив на контрольные вопросы
Около 5 тысяч евро
Для этого потребуются чертежи зала с размерами. Либо во время выезда для измерений инженеру нужно будет снять эти размеры.
Этап 1. Построение скелетной модели зала
Поскольку программа EASE оперирует плоскостями, чем сложнее форма помещения - тем больше работы предстоит проделать акустику, строя модель. Колонны, ниши, балконы, своды - все это усложняет построение модели.
Далее каждой поверхности присваивается материал, из которого она сделана. В EASE встроена огромная библиотека материалов, также можно создать кастомный материал, зная его коэффициент звукопоглощения. Для наглядности в модели разные материалы отмечаются разными цветами.
Этап 2. Подгонка модели
Теперь модель нужно подогнать под реальность. Потому что хоть акустик и понимает, какой материал применён, скажем, на полу - нюансы выяснить невозможно. Пример: на полу лежит ковролин. Но мы не можем сказать - он лежит на бетоне? На фанере? Есть ли у него резиновая подложка и какой толщины? А эти нюансы влияют на акустические свойства пола.
И здесь на помощь нам приходят те самые натурные измерения, что мы сделали в самом начале. Реальные акустические свойства зала нам известны, нужно подогнать модель так, чтобы ее акустические свойства (RT60) равнялись измеренным.
Сколько вариантов ковролина встроено в библиотеку EASE?
Проверьте свои знания ответив на контрольные вопросы
Показать ответ
Правильный ответ
Проверьте свои знания ответив на контрольные вопросы
Более 10
Уже на этапе измерений инженер-акустик понимает, нуждается ли акустика помещения в коррекции. Наш любимый измерительный прибор NTI на то и профессиональный анализатор - он меряет и RT60 на разных частотах, и STI.

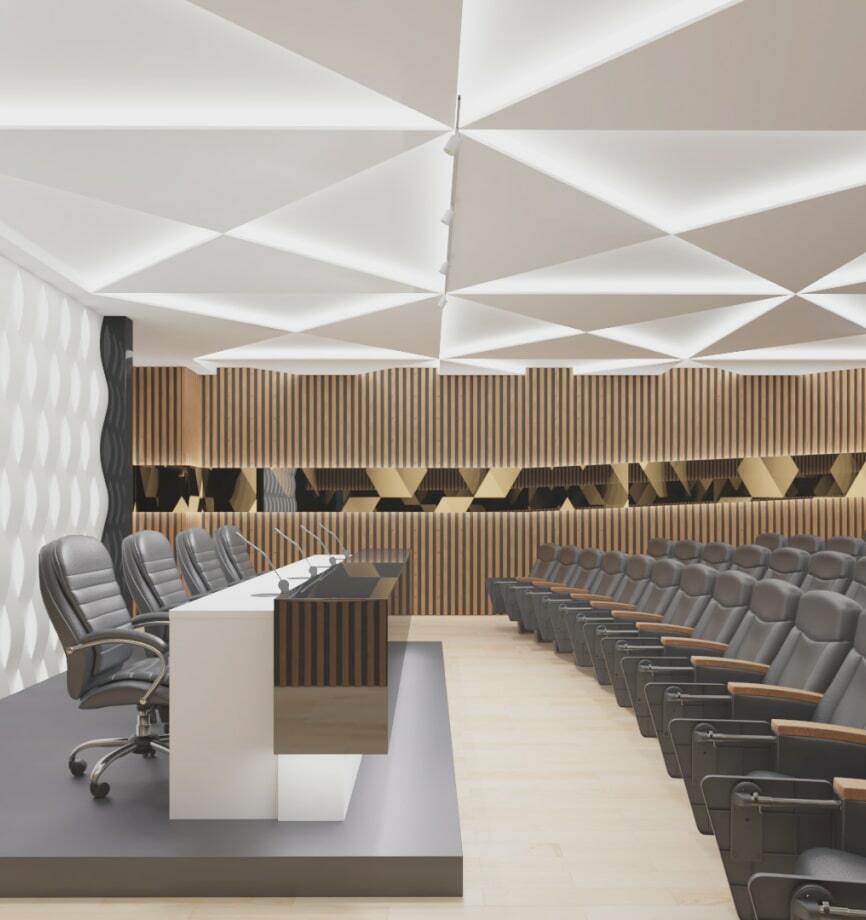

Этап 3. Коррекция акустики
Поэтому инженер понимает, на каких частотах есть всплески реверберации и какими материалами их надо глушить, ведь для каждого материала производитель предоставляет коэффициент поглощения по частотному диапазону. А вот места применения материалов и их площадь — это опыт. Ну и дискуссия с дизайнером, архитектором и заказчиком по поводу визуальной составляющей, конструктивных возможностей по крепежу материалов и, конечно же, бюджета.
Здесь и начинается процесс акустического моделирования: в EASE заложена сложная математика, которая может посчитать RT60 и STI исходя из того, какие материалы поверхности заложены в модели. Важно понимать: программа не предложит решение проблемы, это делает опыт и знания инженера. Но проверить его гипотезу EASE может, причем столько гипотез, сколько нужно - ведь речь идет о виртуальной модели.
Можно ли обойтись без акустического проектирования в EASE? Можно. Только тогда все этапы придётся проделать вживую: приделывать материал на ту или на эту стенку, смотреть (точнее, слушать), что получится и, если получилось плохо, переделывать.

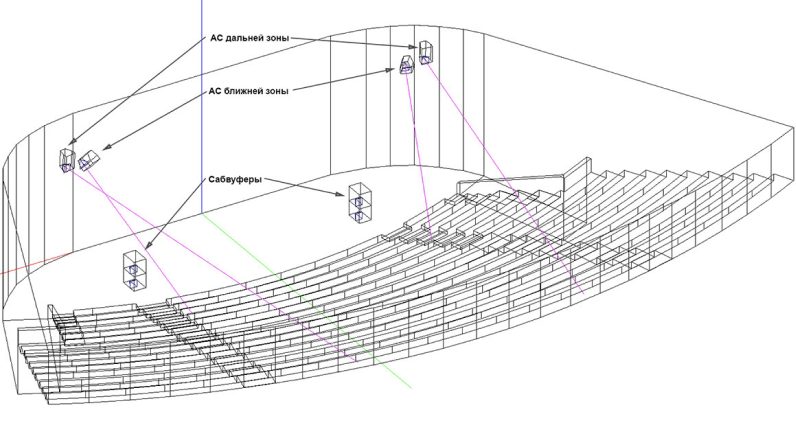

Этап 4. Электроакустическое проектирование или моделирование системы звукоусиления
EASE умеет моделировать звуковое поле от системы звукоусиления: покрытие, его равномерность, величину звукового давления. Всё это так же нормируется и регламентируется, и в ТЗ содержатся определённые требования, поэтому инженер-акустик точно знает, какого результата ему нужно добиться.
Точно так же, как в случае материалов, в EASE имеется библиотека "звукового следа" громкоговорителей (так называемые gll-файлы).
После того, как собственная акустика помещения в нашей модели пришла в норму, мы либо заканчиваем расчёт, если речь идет о небольшом помещении без колонок. Либо переходим к четвёртому этапу и проектируем систему звукоусиления.
Сколько производителей добавили свои АС в библиотеку EASE?
Проверьте свои знания ответив на контрольные вопросы
Показать ответ
Правильный ответ
Проверьте свои знания ответив на контрольные вопросы
Почти 100
Важно: есть много программ, которые делают электроакустический расчет по прямому звуку: собственные калькуляторы производителей АС (d&b ArrayCalc, RCF RDNet, L'Acoustics Soundvision, Meyersound MAPP), а также программа Ease Focus от тех же AFMG. Эти программы достаточно точно считают открытые площадки, но в помещениях вы получите скорее прикидку, чем полноценный расчёт. Ведь отражения от стен и потолка эти программы не учитывают, и звуковое поле в прекрасно заглушенном кинозале и в ужасной (с точки зрения акустики) комнате со стеклянными стенами, кафельным полом и мраморным потолком они вам покажут одно и то же!
Полноценно, с учётом свойств помещения считает только EASE. Помните об этом.

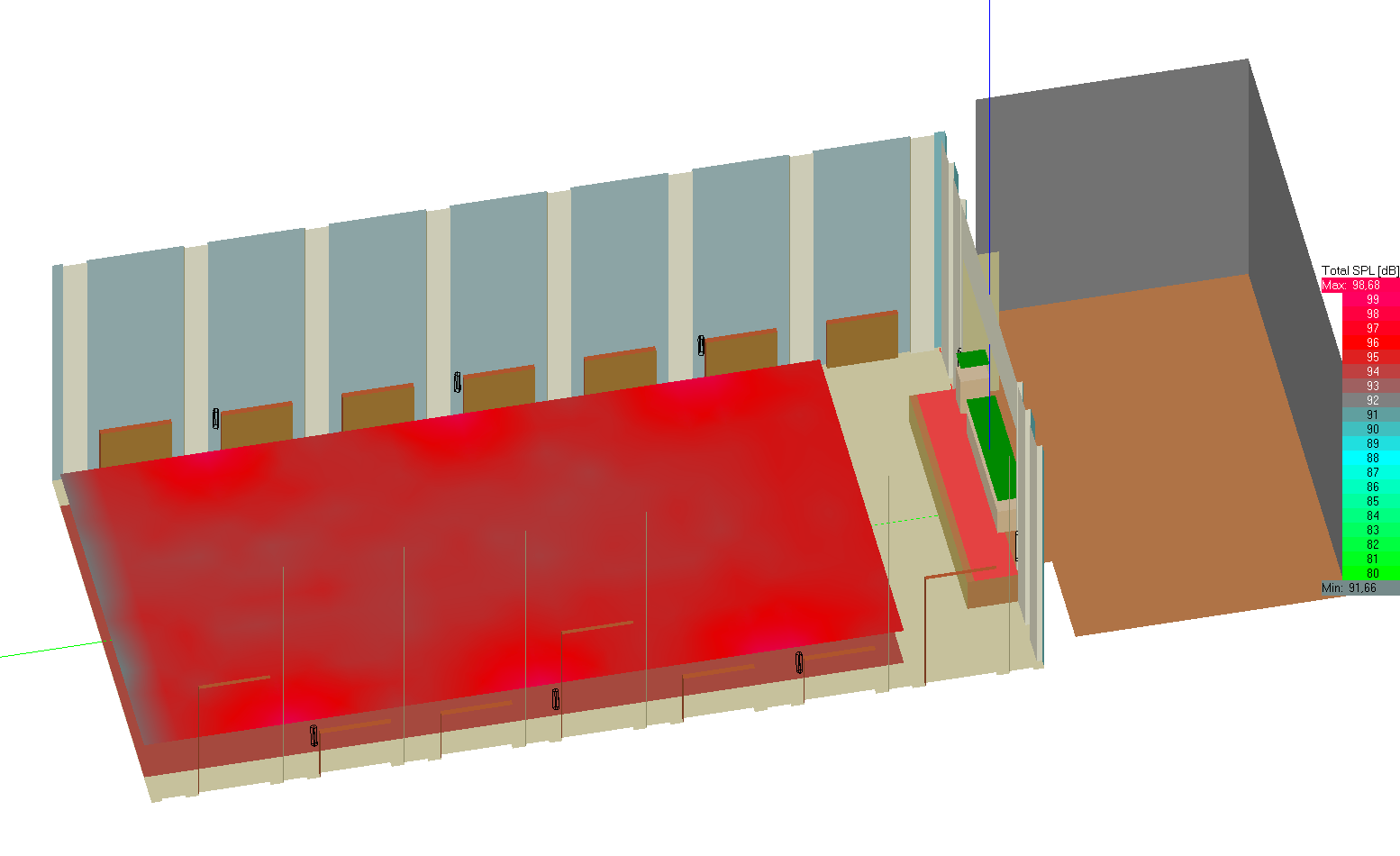

Рис. 1

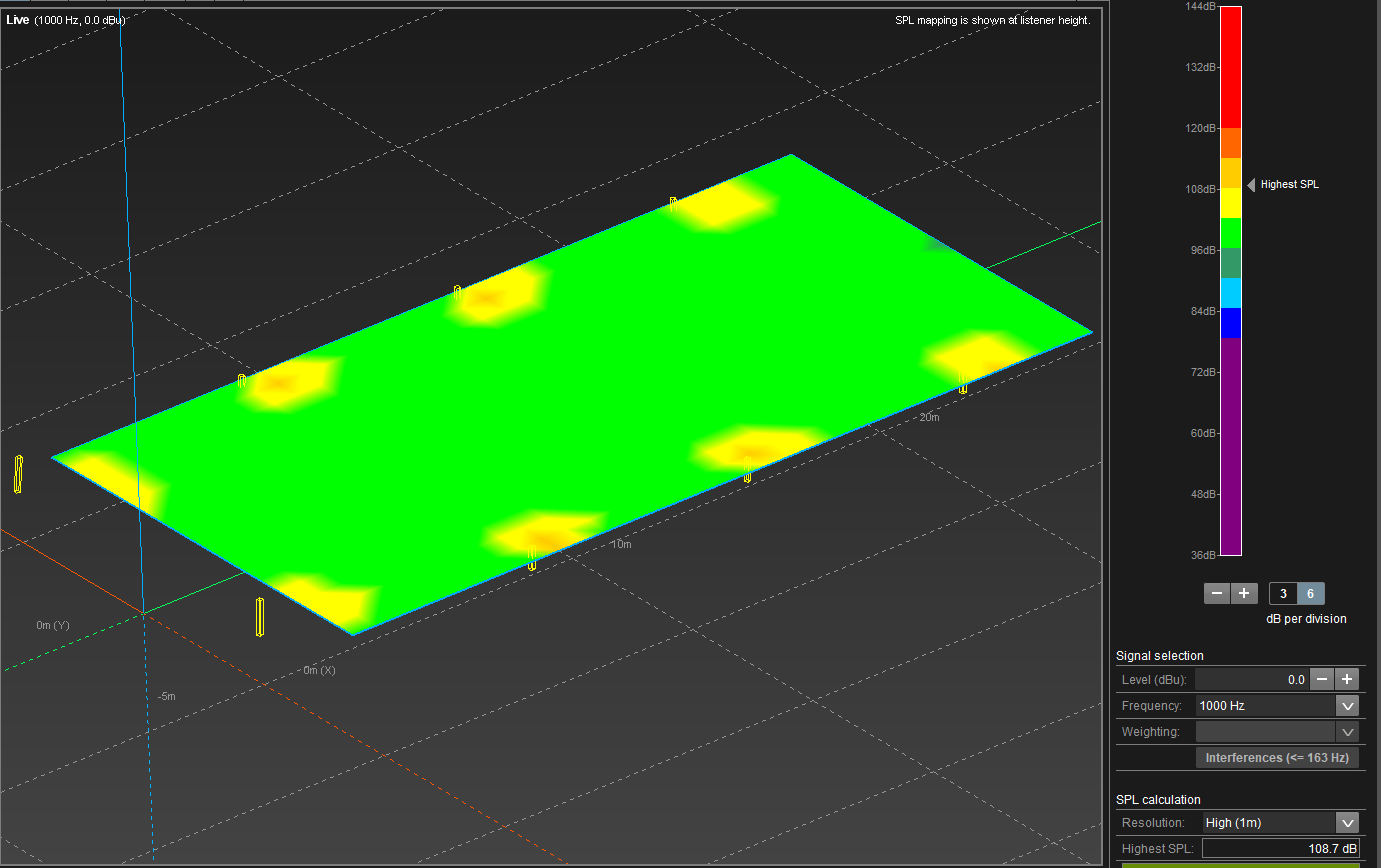

Рис. 2
Где на картинке расчет по прямому звуку, а где — с учетом отражений?
Проверьте свои знания ответив на контрольные вопросы
Показать ответ
1 — расчет с учетом отражений
2 — расчет по прямому звуку
Правильный ответ
Проверьте свои знания ответив на контрольные вопросы
После выполнения работ по монтажу материалов и установке системы звукоусиления мы обязательно проводим контрольные измерения на объекте. Прежде всего для самих себя - нам крайне важна точность наших расчётов. Но и заказчику тоже важно увидеть, что расчётные данные совпадают с реальными.
Этап 5. Контрольные измерения
По нашей статистике, точность расчётов БАР составляет больше 95%!
Поэтому наш слоган "хороший звук с гарантией" имеет под собой железобетонное основание.
РЕЗУЛЬТАТ
Прохождение всех этапов дает гарантию, что вы получите хороший звук в конкретном помещении
По результатам теста вы получите звание "эксперт", "профессионал" или "начинающий акустик" и сможете поделиться результатом в соц.сетях
Пройдите тест, чтобы проверить свои знания об акустическом проектировании
Делимся навыками и знаниями в акустическом проектировании
Мы подобрали для вас полезные материалы
Научно обоснованный подход к звукоусилению с гарантированным результатом. По завершении работ проводим контрольные измерения на объекте; точность наших расчётов – не менее 95%
